제품 상세 정보:
결제 및 배송 조건:
|
| 흐름: | 4 ~ 3000 m ³ /h | 최대 머리: | 130 M |
|---|---|---|---|
| 색깔: | 맞춤형 | 이론: | 슬러리 펌프 |
| 강조하다: | 수평한 원심 슬러리 펌프,산업 진창 펌프 |
||

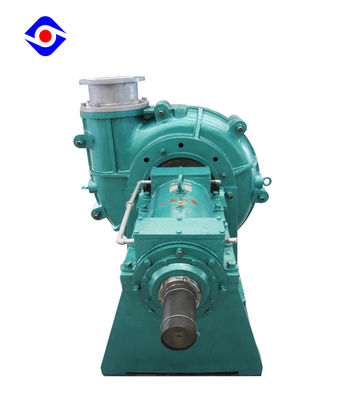

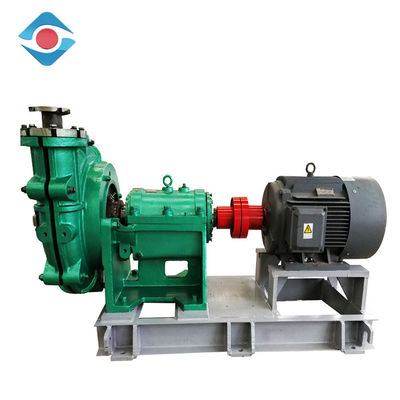

채광 모래 자갈 준설을 위한 주문을 받아서 만들어진 수평한 균열 케이스 슬러리 펌프
모수 범위
| 머리 | 10 ~ 130 m |
| 수용량 | 4 ~ 3000 m ³ /h |
| 출력 크기 | 20mm~350mm |
| 인레트 크기 | 32mm~400mm |
| 극대 효율성 | 70% |
| NPSH | 0m~3m |
| 허용가능한 최대 모터 힘 | 315 kw |
| 직경 | 200mm~470mm |
일 원리
슬러리 펌프의 주요 일 부속은 임펠러이고 펌프 케이싱은 펌프 갱구 및 전부로 연결된 원동기에서, 임펠러 있습니다. 임펠러 잎은 자전하기 위하여 액체를 강제합니다. 동시에, 관성력의 활동의 밑에 센터에서 임펠러의 가장자리에 액체의 교류는 압력 약실로 임펠러에서, 고속으로 흐르고, 그 때 유포자를 통해서 그것을 출력하는, 이 과정은 압력을 가한 물 과정이라고 칭합니다. 임펠러의 유체 흐름 가장자리에, 저압 지역은 임펠러의 센터에서 형성됩니다. 그것에는 충분한 진공이 있을 때, 액체는 흡수 과정이라고 칭하는 흡입 옆 압력 (보통 대기압)의 밑에 흡입 약실을 통해서 임펠러에 들어갑니다. 임펠러가 지속적으로 자전하는 때, 액체는 지속적인 일을 형성하기 위하여 출력되고 지속적으로 흡입습니다.
기술적인 모수
|
모형 |
명확한 물 성과 |
||||
|
교류 Q
|
머리 |
자전 속도 n |
갱구 힘 (Pa) |
효과 η |
|
|
(m ³ /h) |
m |
r/min |
kw |
% |
|
|
300ZJ (G) - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ (G) - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ (G) - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ (G) - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ (G) - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ (G) - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ (G) - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ (G) - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ (G) - I-A |
9-23 |
9.1-44.6 |
1400-2900년 |
0.3-4.7 |
33.2-52.4 |
구조
특징
신청
1) 농축물 슬러리와 찌끼를 수송하기 위하여 집중 식물에서 사용하는
2) 탄광업 식물에 있는 매체를 수송하기 위하여 사용하는
3) 알루미늄 공장에 있는 고열에 결정하기 쉬운 슬러리를 수송하기 위하여 사용하는
4) 시멘트 식물에 있는 슬러리를 수송하기 위하여 사용하는
임명 차원
단 하나 기초
기초 공유
