제품 상세 정보:
결제 및 배송 조건:
|
| 교류 범위: | 2000 m3/h | 최대 머리: | 160 m |
|---|---|---|---|
| 임 펠 러: | 닫히는 | 유형: | 잎 펌프 |
| 온도 범위: | 20° C에서 200° C | RPM: | 500에서 3600 |
| 강조하다: | 공업 공정 펌프,화학 이동 펌프 |
||

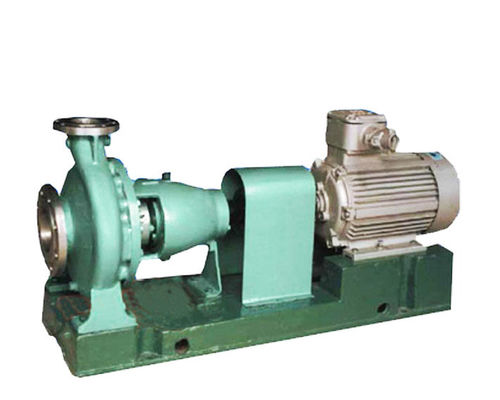

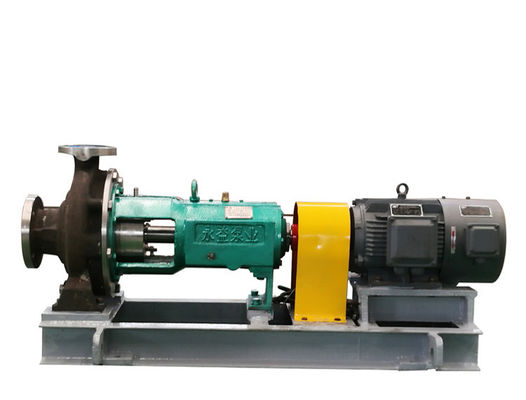

이동 산 액체를 위해 일렬로 세워지는 수평한 원심 화학 저항하는 가공 펌프 PTFE
펌프 디자인
이 시리즈 화학 공정 펌프는 수평합니다, 레이디얼 균열, 소용돌이 모양 케이싱 펌프. 그것은 표준 GB/T5656에 디자인한 accoring입니다. 임펠러는 inblock에 의하여 던져진 닫은 임펠러, 할 수 있습니다 적절한 근무 조건입니다. 뒤는 디자인을 파이프라인 교란 없이 회전자를 제거하는 것을 가능하게 합니다 떠납니다. 간격 장치 연결이 이용되는 경우에, 모터는 기본 판에서 제거될 필요없습니다. 갱구, 소매, 방위 및 방위 침대는 동일합니다에서 교환할 수 있습니다를 위해 많은 펌프 크기.
임명 차원
제품 개요
1) CZ 화학 공정 펌프는 완전한 근무 조건, 고능률 및 최선 공동현상 성과에 강한 적응성이 있는 주물에 의하여 닫은 임펠러에는 채택합니다. 임펠러는 뒤 잎을 비치하고 있습니다 또는 축 돌격 및 물개 약실 압력을 감소시킬 수 있는, 균형 구멍은 방위의 서비스 기간을 머리말을 붙입니다.
2) 펌프 갱구의 엄밀한 디자인은 더 큰 광선 짐 및 축 짐을 품을 수 있는, 모난 접촉 방위의 원통 모양 롤러 그리고 세트를 채택하고 펌프 갱구의 전반적인 단단함을 강화합니다. 동시에, 임펠러는 정체되는 균형의 체크 그리고 개정을 합니다. 펌프는 저잡음 갱구 물개와 방위의 서비스 기간에 아주 유리한 낮은 진동에서 달립니다,
모형과 모수
| 모형 | 정격 속도 n=2900r/min | 정격 Speedn=1450r/min | |||||||||||||
| 임펠러 |
수용량 Q (m3/h) |
머리 H (m) |
관계되는 조밀도 ρ=1.00 | 관계되는 조밀도 ρ=1.84 | 임펠러 |
수용량 (m3/h) |
머리 H (m) |
관계되는 조밀도 ρ=1.00 |
관계되는 조밀도 ρ=1.84 |
||||||
| 모터 힘과 모형 | 모터 힘과 모형 | ||||||||||||||
| Kw | Kw | Kw | Kw | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| x | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| x | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| x | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
성능 곡선
우리의 서비스
조회의 *All는 8 근무 시간 이내에 대답될 것입니다
디자인 팀과 *Professional 펌프 생산자.
상품의 *All는 표준 수출 나무로 되는 케이스 (비 훈증)로 포장됩니다
*Fast 후에 서비스
