제품 상세 정보:
결제 및 배송 조건:
|
| 최대 교류: | 1000m3/h | 최대 머리: | 120M |
|---|---|---|---|
| 상표: | Chengdu yongyi | 갱구 바다표범 어업: | 기계적 밀봉 및 패킹 |
| 키워드: | 산업 원심 화학 펌프 | 다른 이름: | 수평한 화학 공정 펌프 |
| 강조하다: | 고압 화학 펌프,전기 화학 펌프 |
||

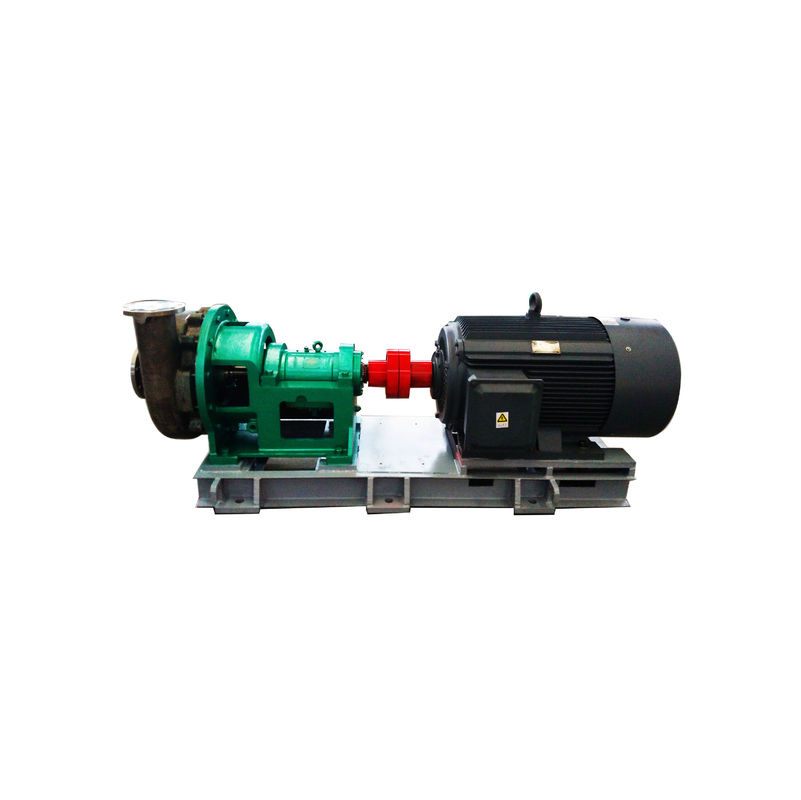

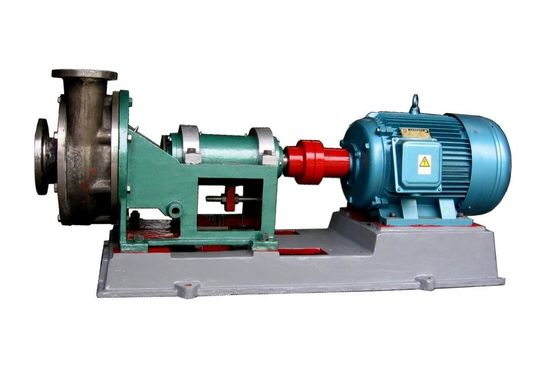

고압 산업 화학 공정 펌프 수평한 저항하는 원심 펌프
구조 특징
1. 레이디얼 균열, 뒷문, 단단 단 하나 흡입 소용돌이 모양 원심 펌프
5. 방위 몸은 윤활제 또는 기름으로 기름을 바릅니다
신청 분야:
1) 질산 황산, 염산 및 인산과 같은 유기와 무기산.
2) 가성소다 또는 탄산 나트륨, 등 알칼리성 해결책.
3) 소금물.
4) 액체 석유화학 제품, 유기화합물 및 다른 부식성 원료 및 제품.
임펠러 유형
부식 저항하고는 착용 저항하는 수평한 원심 펌프의 WD 시리즈가 각종 임펠러 모양에서 유효합니다 닫히는 임펠러 반 열려있는 임펠러, 열리는 임펠러 및 매체에 따라서 소용돌이치는 임펠러와 같은. 가스의 입자 중단 리본 섬유 및 적은 양과 같은 각종 작동 매체에서 널리 이용되는.
닫히는 임펠러 및 반 열려있는 임펠러는 중간 조건 작은 솔리드 콘텐트 및 소립자 크기를 위해 적당합니다. 열리는 임펠러가 결정화 매체를 위해 적당합니다. 소용돌이치는 임펠러는 높은 솔리드 콘텐트 및 높은 입도를 가진 매체를 위해 적당합니다.
| 1 | 잠금 나사 | 2 | 임펠러 견과 |
| 3 | 펌프 몸 | 4 | 가까운 임펠러 반 열려있는 임펠러 열려있는 임펠러 와동 임펠러 |
| 5 | 부 임펠러 약실 | 6 | 부 임펠러 |
| 7 | 패킹 약실 | 8 | 갱구 |
기술적인 모수
|
모형 |
깨끗한 물 성과 |
||||||
|
교류 (m3/h) |
머리 (M) |
속도 (r/min) |
최대 효율성 (%) |
NPSH (NPSHr) m |
펌프 맨 위 무게 KG |
갱구 성분 |
|
|
40WD-250 |
8-20 |
15-28 |
1450년 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450년 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450년 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450년 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450년 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450년 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450년 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450년 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450년 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450년 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450년 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450년 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450년 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450년 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450년 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450년 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450년 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450년 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450년 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450년 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450년 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450년 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450년 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450년 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450년 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450년 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450년 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450년 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450년 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450년 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450년 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450년 |
75 |
6.5 |
910 |
90 |
구조
| *1 | 잠금 나사 | *8 | 부 임펠러 약실 | 15 | 정면 방위 모자 | 22 | 기름 팬 | *29 | 소매 |
| 2 | 틈막이 | 9 | O 반지 | *16 | 정면 방위 | 23 | 조정 견과 | 30 | 물 인발이 찍힌 반지 |
| *3 | 임펠러 견과 | *10 | 부 임펠러 | 17 | 방위 몸 | 24 | 조정 나사 | 31 | 충전물 |
| 4 | O 반지 | *11 | 패킹 약실 | 18 | 방위 부류 | 25 | 방위 몸 부류 | 32 | O 반지 |
| *5 | 임펠러 | 12 | O 반지 | *19 | 후방 방위 | *26 | 축선 | *33 | 열쇠 |
| *6 | 펌프 몸 | 13 | 행구기 물 분사구 | 20 | 후방 방위 덮개 | 27 | 방패 덮개 | ||
| 7 | O 반지 | 14 | 판을 유지하는 물 | 21 | 열쇠 | 28 | 패킹 동맥 |
FAQ
1. Q: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 1995년에 설치된 제조자, 화학물질 과정 펌프의 직업적인 제조자 및 20 년 경험 보다는 더 많은 것을 가진 에너지 절약 믹서입니다.
2. Q: 당신의 배달 시간은 무엇입니까?
A: 배치 순서는 예금을 받기 후에 40 작업 일 이내에 발송될 것입니다.
3. Q: 당신 보장 서비스 방침은 무엇입니까?
A: 모든 제품을 위한 12 달, 및 몇몇 제품 보장은 24months입니다.
4. Q: 내가 인용을 위해 제안할 필요가 있는 무슨 정보?
A: 매체: __________PH: ______
특정한 중력: _____온도: _______
수용량/교류: ________m3/h 머리: _________m
전압: ____________V 빈도: _________Hz
힘: _____________KW
5. Q: 당신의 최소한도 양은 무엇입니까?
A: 1 세트는 또한 저희에게 환영됩니다.
