제품 상세 정보:
결제 및 배송 조건:
|
| 이론: | 와동 | 최대 교류: | 800m3 / h |
|---|---|---|---|
| 머리: | 10~50m | 전압: | 380V |
| 산출 플랜지: | DN40-DN250 | 속도: | 1500rpm |
| 펌프 보호: | IP44/IP54 | ky: | 와동 임펠러 펌프 |
| 하이 라이트: | vortex impeller submersible pumps,vortex type pump |
||

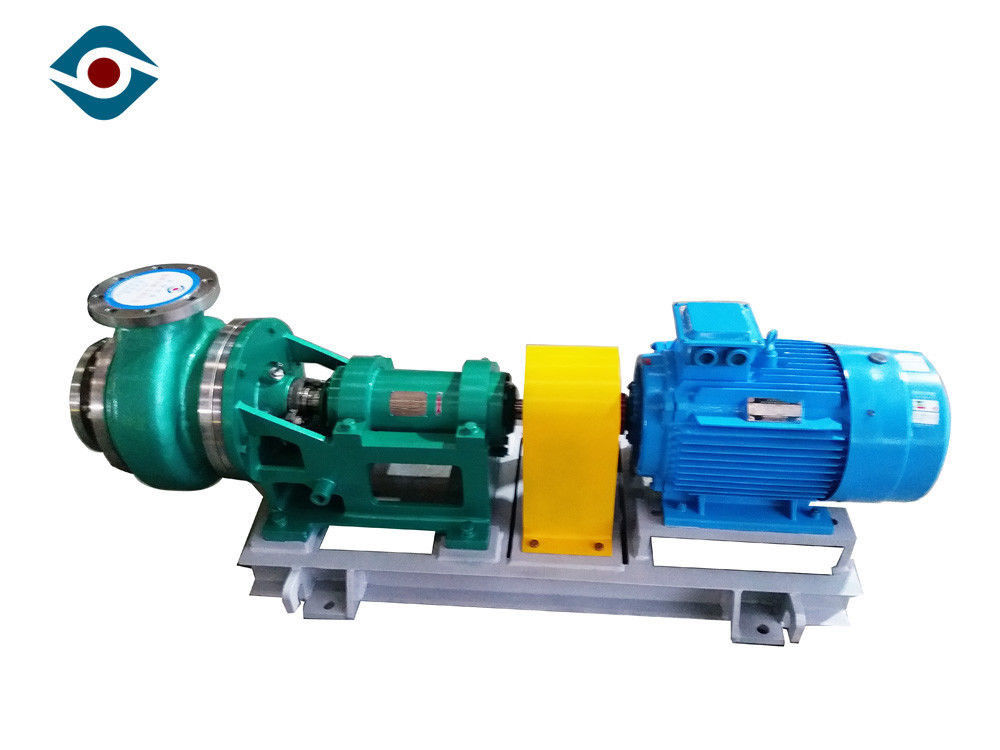

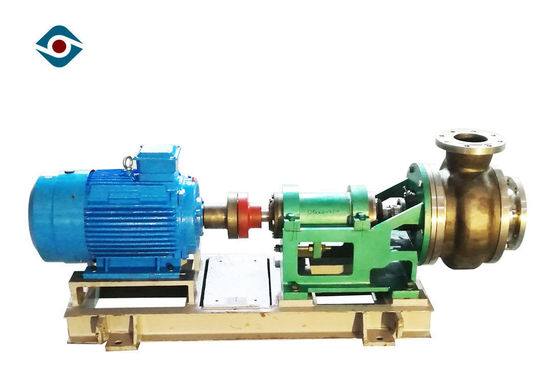

380V 금관 악기 와동 임펠러 주변 펌프 전기 화학 펌프 각자 프라이밍
제품 소개
XWD 시리즈 와동 펌프는 높은 안전 및 신뢰성, 강한 다예 다제 및 넓은 신청 범위 비치하고 있습니다. 동시에, 그것은 현재 일반적인 구조, 부류 지원, 전면 및 후면 문 오프닝을 채택합니다. 아주 안전하고 더 값이 싼으로 분해하고 유지하는 것이 편리합니다.
XWD 시리즈 와동 펌프는 CAD 모듈 구조 디자인, 구성요소 집합, 20 이상 모형, 단지 5개의 품는 몸만 및 몸 부류의 품을 채택합니다. 동일한 시리즈의 부분에는 중대한 호환성이 있습니다. GB91131-2000PN1.6Mpa (16bar 표준 플랜지), 그것을 채택하는 또한 사용자 요구에 따라 펌프의 인레트와 출구 플랜지 다른 기준의 플랜지를 이용할 수 있습니다.
XWD 시리즈 와동 펌프는 반 열려있는 임펠러를 가진 완전한 주물입니다. 펌프 몸은 펌프를 근무 조건과 쉽게 통과된 매체에 적응할 수 있는 하는 넓은 교류 수로를 채택합니다. 높이 솔리드 콘텐트인 매체, 높은 점성, 쉬운 결정화를 위해 특히 적당합니다. 그것에는 고능률 및 우수한 반대로 공동현상 성과가 있습니다. 임펠러는 축 돌격을 감소시키고, 보조 임펠러에 들어가기에서 단단한 입자를 방지하고, 보조 임펠러의 마포를 감소시키고 임펠러의 서비스 기간을 머리말을 붙일 수 있는 뒤 잎을 비치하고 있습니다.
XWD 시리즈 펌프 갱구 물개는 부 임펠러를 + 포장 동적인 물개, 단 하나 최후 기계적 밀봉, 연달아 두 배 최후 기계적 밀봉, 시리즈 두 배 최후 기계적 밀봉 및 카트리지 물개 채택합니다.
기술적인 모수
|
모형 |
깨끗한 물 성과 | ||||
|
교류 (m ³ /h) |
머리 (M) |
자전 속도 (r/min) |
효율성 (%) |
NPSHr (M) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450년 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450년 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450년 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450년 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450년 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450년 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450년 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450년 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450년 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450년 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450년 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450년 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450년 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450년 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450년 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450년 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450년 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450년 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450년 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450년 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450년 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450년 | 69 | 3.3 |
신청
|
♦ 난방 장치 체계 물 공급과 하수도 |
|
♦ 철과 강철 야금술 기업 |
|
♦ 제지 공장 |
|
♦ 석유화학 제품 정련소 |
|
♦ 유전 |
|
화력 발전소 및 발전소의 ♦ 건축 |
|
♦ 공항, 화학 공장 |
|
♦ 직물 공장, 설탕 공장 |
|
♦ 화학 공장, 발전소 |
|
♦ 광산 |
|
♦ 경작지 배수장치 관개와 유압 기술설계. |
가동 자료
| 모형 | XWD 시리즈 와동 펌프 |
| 압력 | 1.6MPa |
| 수용량 | 8~750m ³ /h |
| 머리 | 69% |
| 극대 효율성 | 2.4m~3.3m |
| NPSH | 1500kg까지 |
| 펌프 무게 | 1450r/min |
| RPM | 1450r/min |
| 모터 힘 | 250KW |
| 온도 | -50℃-130℃ |

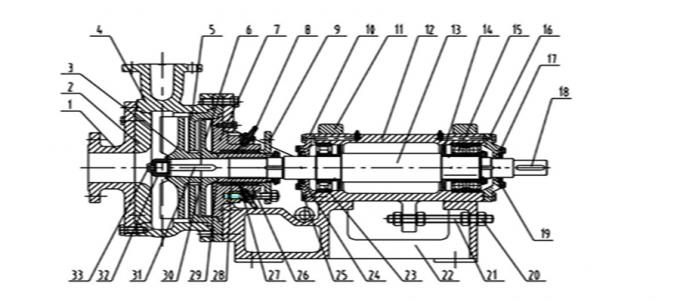

구조
|
1 |
표지 |
8 |
분사구를 헹구기 |
15 |
후방 방위 |
22 |
방위 몸 부류 |
29 |
O 반지 |
|
2 |
판을 착용 저항하십시오 |
9 |
패킹 동맥 |
16 |
후방 방위 덮개 |
23 |
정면 방위 |
30 |
O 반지 |
|
3 |
임펠러 |
10 |
정면 방위 모자 |
17 |
후방 오일 시일 동맥 |
24 |
기구 오일 시일 |
31 |
열쇠 |
|
4 |
펌프 몸 |
11 |
방위 몸 부류 |
18 |
열쇠 |
25 |
정면 오일 시일 동맥 |
32 |
임펠러 견과 |
|
5 |
부 임펠러 약실 |
12 |
방위 몸 |
19 |
기구 오일 시일 |
26 |
충전물 |
33 |
나사를 잠그십시오 |
|
6 |
부 임펠러 |
13 |
품기 |
20 |
조정 견과 |
27 |
물 인발이 찍힌 반지 |
|
|
|
7 |
패킹 방 |
14 |
기름 배플 팬 |
21 |
조정 나사 |
28 |
소매 |
서비스 후에
1. 일과 경시는 행해진 적시일 것입니다.
2. 기계 일을 잘 확인하기 위하여 클라이언트 1년 보장을 제공하십시오.
3. 고객에게서 제안 및 설명 & 반영은 우선권에서 대우될 것입니다.
FAQ
1. Q: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 1995년에 설치된 제조자, 화학물질 과정 펌프의 직업적인 제조자 및 20 년 경험 보다는 더 많은 것을 가진 에너지 절약 믹서입니다.
2. Q: 당신의 배달 시간은 무엇입니까?
A: 배치 순서는 예금을 받기 후에 40 작업 일 이내에 발송될 것입니다.
3. Q: 당신 보장 서비스 방침은 무엇입니까?
A: 모든 제품을 위한 12 달, 및 몇몇 제품 보장은 24months입니다.
4. Q: 내가 인용을 위해 제안할 필요가 있는 무슨 정보?
A: 매체: __________PH: ______
특정한 중력: _____온도: _______
수용량/교류: ________m3/h 머리: _________m
전압: ____________V 빈도: _________Hz
힘: _____________KW
5. Q: 당신의 최소한도 양은 무엇입니까?
A: 1 세트는 또한 저희에게 환영됩니다.
