제품 상세 정보:
결제 및 배송 조건:
|
| 흐름율: | 2000 m3/h | 머리를 드십시오: | 160 m |
|---|---|---|---|
| 유형: | 잎 펌프 | 전압: | 220V 보다는 더 많은 것 |
| 이름: | 각자 프라이밍 펌프 | 물개 유형: | 기계적 밀봉 패킹 물개 |
| 사용 압력: | 2.5MPa | ||
| 하이 라이트: | centrifugal chemical process pumps,chemical transfer pumps |
||

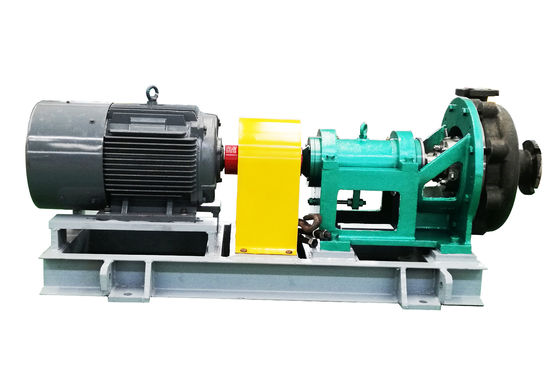

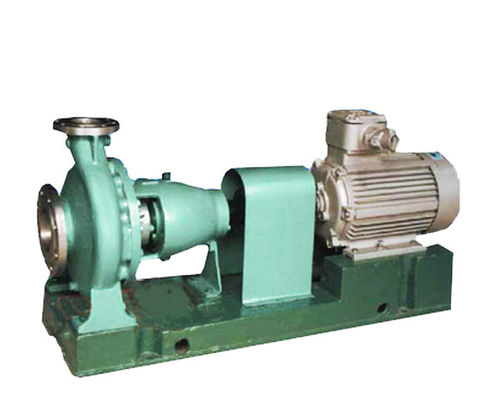

고속 부식 - 고열 화학물질을 위한 원심 펌프를 뇌관을 달아 저항하는 각자
가동 자료
성과 테이블
| 모형 | 정격 속도 n=2900r/min | 정격 Speedn=1450r/min | |||||||||||||
| 임펠러 |
수용량 Q (m3/h) |
머리 H (m) |
관계되는 조밀도 ρ=1.00 | 관계되는 조밀도 ρ=1.84 | 임펠러 |
수용량 (m3/h) |
머리 H (m) | 관계되는 Densityρ=1.00 | 관계되는 Densityρ=1.84 | ||||||
| 모터 힘과 모형 | 모터 힘과 모형 | ||||||||||||||
| Kw | Kw | Kw | Kw | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| x | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| x | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| x | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
구조 특징
ISO5199와 GB/T5656 기준
진보된 유압 모형에 기초를 두는, 고능률
높은 다예 다제 및 넓은 신청 범위
철수 디자인: 정비를 감소시키고 비용을 고치십시오
교환할 수 있는 부속
GB/T9113.1-2000PN2.5MPa 기준 플랜지

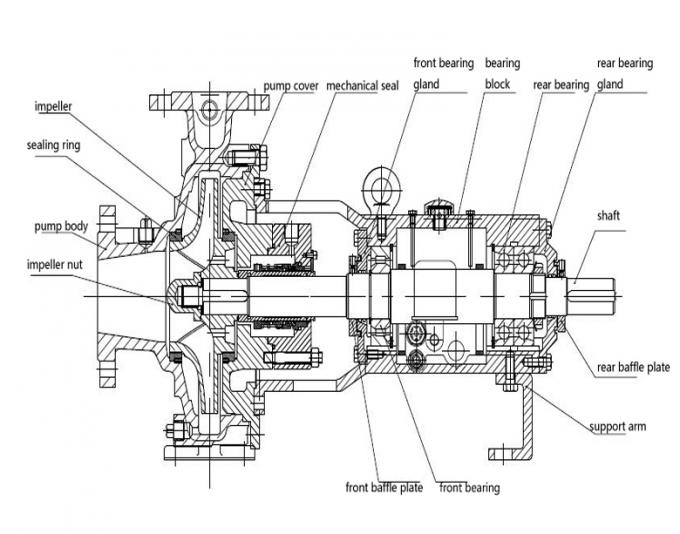

세부사항
펌프 케이싱: 소용돌이 모양 케이스 디자인, 통합 발로 나뉜 레이디얼은, 파이프라인 짐과 개량한 신뢰성에 우수한 저항을 제공합니다. 철수 디자인은 모터의 투관 가동에 영향을 미치기 없이 자전 성분을 제거하게 가능하게 합니다.
임펠러: Inpleller는 inblock 던지기입니다. 펌프의 축방향 힘을 균형을 잡는 2가지의 방법이 있습니다: 임펠러의 명목상 직경이 보다 적거나 같은 250mm의 때, 뒤 잎은 힘을 균형을 잡기 위하여 사용됩니다; 임펠러의 명목상 직경이 315mm에 더 크 또는 동등한 것 때, 바다표범 어업 반지 및 균형 구멍은 힘을 균형을 잡기 위하여 이용됩니다. 잔여 축방향 힘은 모난 접촉 볼베어링의 세트에 의해 흡수됩니다.
갱구 물개: 갱구 물개 구멍의 차원은 각종 갱구 물개 유형의 요구에 응합니다. 두 배 물개, pressureless 두 배 물개가 패킹 물개에 의하여, 단 하나 끝 기계적 밀봉, 압력을 가하고, 카트리지 기계적 밀봉은 고객의 필요를 만족시키기 위하여 사용될 수 있습니다.
신청
화학물질, 석유 화학 산업, 야금술, 합성섬유 기업, 제약 산업, 제지 기업, 공기조화 기업, 제당업, 가열 기업, 바닷물 염분제거 및 물 공급, 중립 액체 매체, 부식성 액체 매체, 명확한 액체 매체 및 몇몇 단단한 입자를 포함하는 액체 매체를 전하게 적당한 pumpsare CZ 시리즈의 분야에서는.
