| 이론: | 원심 펌프 | 최대 교류: | 364m 3 h |
|---|---|---|---|
| 최대 머리: | 58M | 자료: | 부식성 저항 물자 |
| 연료: | 전기 같은 | 색깔: | 엔진사용자 지정 |
| 전압: | 380V/660V/1140V | 구조: | 단 하나 단계 펌프 |
| 제품 이름: | 잠수할 수 있는 하수 오물 집수 진흙 펌프 물속에 잠긴 슬러리 펌프 | ||
| 강조하다: | 수직 기름 통 펌프,수직 하수 오물 펌프 |
||

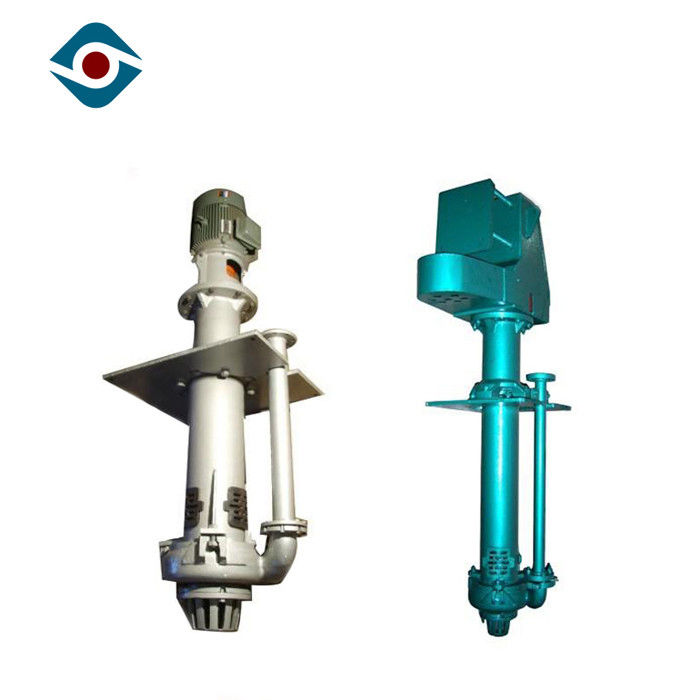

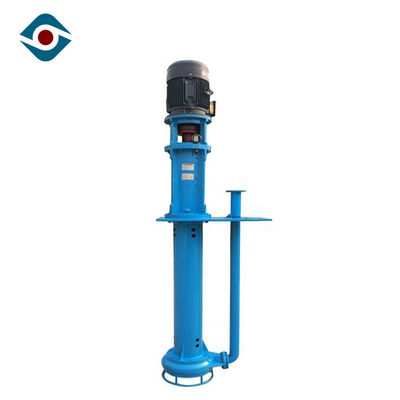

산업 긴 갱구 거친 진창 흡입을 위한 수직 슬러리 펌프/모래 펌프
제품 성능
일렬로 세워지는 적합했던 완전히 탄성 중합체 또는 단단한 금속
양쪽 흡입 반 열려있는 임펠러
물속에 잠긴 방위 또는 패킹 없음
선택적인 중단된 임펠러 및 유효한 흡입 교반기
MPV는 내식성을 위한 특징 가득 차있는 고무 덮음을 만듭니다
부족한 흡입 의무에서 달릴 수 있습니다
모수 범위
| 이름 | ZJL 시리즈 수직 슬러리 펌프 |
| 머리 | 4 ~ 60 m |
| 수용량 | 6 ~ 364m ³ /h |
| 출력 크기 | 40mm~200mm |
| 인레트 크기 | 50mm~250mm |
| 극대 효율성 | 70% |
| NPSH | 1.4m~3.5m |
| 허용가능한 최대 모터 힘 | 315 kw |
| 직경 |
200mm~470mm |
제품 설명
ZJL 시리즈 수직 슬러리 펌프는 단단 단 하나 흡입 원심 슬러리 펌프입니다. ZJL 시리즈 펌프는 2단계 액체의 이론에 따라 이고 총 손실 극소화의 원리에 따라 디자인됩니다. 그것의 교류 통행 성분의 기하학적인 모양은 매체의 교류 상태를 위해 적당합니다. 이와 같이, 소용돌이와 충격을 가하는 것이 생기는 부속 중 유압 손실은 교류 통행 성분의 마포가 감소되다 그래야 감소됩니다; 물 효율성은 증가됩니다; 운영하는 소음 및 진동은 감소됩니다. 교류 통행 성분이 서비스 기간을 개량하도록 높은 착용 저항, 내식성 및 충격 저항이 있는, 높 크롬 합금에는 이용됩니다.
물자
|
묘사 |
표준 물자 |
물자 선택권 |
|
갱구 |
4140 온화한 강철 |
유효한 요청에 |
|
방위 주거 |
무쇠 |
|
|
란 |
온화한 강철 |
|
|
위 스트레이너 |
고무 |
무쇠 |
|
스트레이너를 낮추십시오 |
무쇠 |
|
|
뒤 강선 |
27% Chrome 백색 철 |
|
|
펌프 케이싱 |
27% Chrome 백색 철 |
고무에 의하여 일렬로 세워지는 백색 철 |
|
임펠러 |
27% Chrome 백색 철 |
고무 |
|
배출관 |
온화한 강철 |
고무에 의하여 일렬로 세워지는 온화한 강철 합성물 |
|
접합기 판 |
온화한 강철 |
|
기술적인 모수
|
모형
|
명확한 물 성과 |
지원 모터
|
|||||
|
자전 속도 n |
교류 Q |
머리 H |
갱구 힘 Pa |
효과 η |
|||
| r/min | (m ³ /h) | m | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480년 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480년 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470년 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470년 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470년 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470년 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440년 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470년 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440년 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440년 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
