제품 상세 정보:
결제 및 배송 조건:
|
| 교류: | 1000m3/h까지 | 머리: | 120m까지 |
|---|---|---|---|
| 속도: | 1450rpm-2900rpm | 다른 이름: | 화학 공정 원심 펌프 |
| 전원: | 전기 | 전압: | 220V, 380V, 440V |
| 교체의 방향: | 오른쪽으로 드라이브 끝에서 | MOQ: | 1 세트 |
| 하이 라이트: | chemical centrifugal pump,electric chemical pump |
||

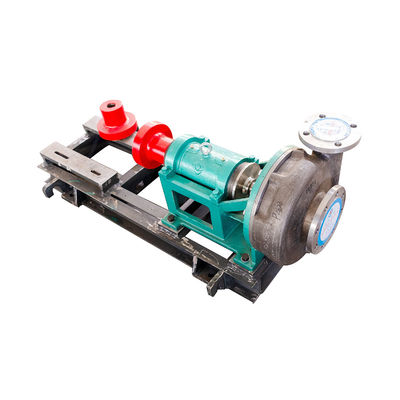

표준 축 균열 케이스 수평한 단 하나 단계 뒤는 가공 원심 펌프를 떠납니다
개관
수평한 원심 펌프는 수평한 위치에, 갱구 일반적으로 있습니다. 그것은 방위 디자인 사이에서 때때로 돌출되거나 둡니다. 수직 펌프의 경우에는 그의 갱구가 수직 위치에 있는 하나는 이 동안.
1. 흡입 플랜지를 통해서 자전 임펠러로 흡입 허브가 액체에 의하여 흘러 관통합니다.
2. 펌프 갱구는 전동기에서 역학적 에너지를 흡수하고, 역학적 에너지로 전기 에너지를 돕니다.
3. 갱구에 고쳐진 잎은 액체에 힘을 발휘하고 그것의 모난 순간을 증가시킵니다, 그래서 압력 및 절대적인 속도는 증가합니다.
4. 따라서 에너지는 액체로 옮겨지고 있습니다.
특징
WD 시리즈 반대로 부식과 착용 저항하는 수평한 원심 펌프는 현재 일반적인 구조를 채택합니다: 지원을 일괄하거든 안전하고 편리한 펌프 분해 및 정비를 시키는, 뒷문 모양 및 정비와 수선 비용은 낮습니다.
WD 시리즈 펌프는 완전한 주물 임펠러를 채택합니다. 펌프 몸은 펌프를 근무 조건에 적응할 수 있는 하고 능력을 통과하는 강한 펌프가 있는 넓은 교류 채널 설계에는 채택합니다. 높은 솔리드 콘텐트, 높은 점성 및 쉬운 결정화 매체를 위해 특히 적당합니다. 그것에는 고능률 및 우수한 반대로 공동현상 성과가 있습니다.
방위 몸은 펌프 분해 없이 패킹 약실과 보조 임펠러 사이 축 정리를 조정할 수 있는 축으로 움직일 수 있는 건축 설계를 채택합니다.
신청
인산 식물: 고체 (conc 석고)의 유무에 관계없이 H3PO4, H2SO4, HF 및 그들의 혼합물 40%까지.
부식성 소다 식물: conc 염화로 처리된 소금물. HCL, 묽게 한 H2SO4 등.
가스 Wsahing 식물: CL2, BR2, F2, I2, SO2, SO3, 이산화탄소, 고체를 가진 NH3 가스 등을 포함하는 제거한 액체는 hastalloy 대체합니다.
알칼리와 무기염: 암모니아 알칼리 방법, 암모니아 소금물 어머니 주류는 막 알칼리 및 이온 교환 막 과정의 알칼리 황하물, 황산염, 과산화 수소에 의해 등등 생성한 결합한 알칼리 방법, 부식성 알칼리, 부식성 알칼리, 염화물 및 차아염소산염에 의하여 생성했습니다.
기술적인 모수
|
모형 |
깨끗한 물 성과 |
||||||
|
교류 (m3/h) |
머리 (M) |
속도 (r/min) |
최대 효율성 (%) |
NPSH (NPSHr) m |
펌프 맨 위 무게 KG |
갱구 성분 |
|
|
40WD-250 |
8-20 |
15-28 |
1450년 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450년 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450년 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450년 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450년 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450년 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450년 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450년 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450년 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450년 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450년 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450년 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450년 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450년 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450년 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450년 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450년 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450년 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450년 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450년 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450년 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450년 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450년 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450년 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450년 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450년 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450년 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450년 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450년 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450년 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450년 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450년 |
75 |
6.5 |
910 |
90 |
구조
| *1 | 잠금 나사 | *8 | 부 임펠러 약실 | 15 | 정면 방위 모자 | 22 | 기름 팬 | *29 | 소매 |
| 2 | 틈막이 | 9 | O 반지 | *16 | 정면 방위 | 23 | 조정 견과 | 30 | 물 인발이 찍힌 반지 |
| *3 | 임펠러 견과 | *10 | 부 임펠러 | 17 | 방위 몸 | 24 | 조정 나사 | 31 | 충전물 |
| 4 | O 반지 | *11 | 패킹 약실 | 18 | 방위 부류 | 25 | 방위 몸 부류 | 32 | O 반지 |
| *5 | 임펠러 | 12 | O 반지 | *19 | 후방 방위 | *26 | 축선 | *33 | 열쇠 |
| *6 | 펌프 몸 | 13 | 행구기 물 분사구 | 20 | 후방 방위 덮개 | 27 | 방패 덮개 | ||
| 7 | O 반지 | 14 | 판을 유지하는 물 | 21 | 열쇠 | 28 | 패킹 동맥 |

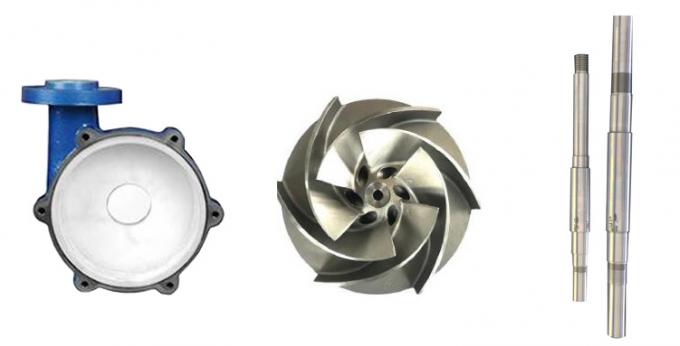

세부사항 더

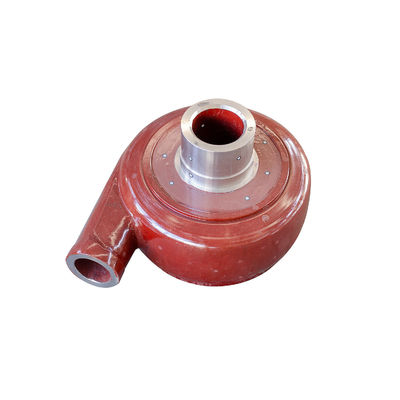

펌프 상자:
1. 고열 어닐링
2. 부수기
3.no defomation
4. 10 년간 보장하는
품기:
1.select 물자
2.quality 보험
3.less 마찰
능률 4.more
임펠러:
임펠러의 1.various 유형
2.high 침투성
3.corrosion 저항과 착용 저항
