제품 상세 정보:
결제 및 배송 조건:
|
| 이론: | 원심 펌프 | 최대 교류: | 1000m3/h |
|---|---|---|---|
| 최대 머리: | 120M | 상표: | Chengdu yongyi |
| 색깔: | 엔진사용자 지정 | 맞추다: | 환영 |
| 구조: | 단 하나 단계 펌프 | 연료: | 전기 같은 |
| 제품 이름: | 전기 수평한 고열 저항하는 스테인리스 원심 펌프 | ||
| 강조하다: | 수평한 균열 케이스 원심 펌프,산업 원심 펌프 |
||
전기 스테인리스 수평한 원심 펌프 고열 저항하는
제품 설명
1. 광활한 임펠러 교류 수로 및 우량한 유압 성과와 더불어 수평한 부식 저항하는 원심 펌프.
2. 임펠러의 뒤 낙하산줄은 매체 누설을 감소시킬 수 있는 뒤 잎 장비됩니다.
3. 갱구의 변하기 쉬운 유형은 (를 포함하여 기계적 밀봉, 동적인 물개 + 패킹 물개, 동적인 물개 + K 유형 물개) 변하기 쉬운 매체를 나르기를 위한 갱구 바다표범 어업 요구에 응하기 위하여 채택됩니다 밀봉합니다
구조 특징
레이디얼 균열, 뒷문, 단단 단 하나 흡입 소용돌이 모양 원심 펌프
임펠러: 임펠러, 반 열려있는 임펠러, 와동 임펠러 및 닫히는 임펠러를 여십시오.
닫히는 임펠러는 막기 없이 순수 매체의 통행에 유리한 다상 흐름의 원리에 따라 넓 교류 임펠러로 디자인됩니다,
임펠러는 뒤 잎으로 디자인됩니다
정면 뒤 잎은 펌프 인레트로 후에 흐르기에서 매체를 방지하기 위하여 사용됩니다
잎은 축 누설 압력을 감소시키고 축방향 힘을 균형을 잡기 위하여 사용됩니다
임펠러는 쉬운 집합 및 분해를 위한 원뿔 적합을 가진 갱구에 거치됩니다
임펠러는 임펠러 견과와 잠금 나사로 걸립니다
신청
유기와 무기산: 질산, 황산, 염산 및 인산.
가성소다 또는 탄산 나트륨, 등 알칼리성 해결책.
유기화합물 및 다른 부식성 원료 및 제품.
기술적인 모수
|
모형 |
깨끗한 물 성과 |
||||||
|
교류 (m3/h) |
머리 (M) |
속도 (r/min) |
최대 효율성 (%) |
NPSH (NPSHr) m |
펌프 맨 위 무게 KG |
갱구 성분 |
|
|
40WD-250 |
8-20 |
15-28 |
1450년 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450년 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450년 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450년 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450년 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450년 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450년 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450년 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450년 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450년 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450년 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450년 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450년 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450년 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450년 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450년 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450년 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450년 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450년 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450년 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450년 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450년 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450년 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450년 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450년 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450년 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450년 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450년 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450년 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450년 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450년 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450년 |
75 |
6.5 |
910 |
90 |
작동 명세
교류: 8-1000m3/h
머리: 15-120m
속도를 자전하십시오:<1500rpm>
압력: 1.6MPa
온도: - 50℃-130℃
Motoe 힘: 5.5-315KW
구조
|
*1 |
잠금 나사 |
*8 |
부 임펠러 약실 |
15 |
정면 방위 모자 |
22 |
기름 팬 |
*29 |
소매 |
|
2 |
틈막이 |
9 |
O 반지 |
*16 |
정면 방위 |
23 |
조정 견과 |
30 |
물 인발이 찍힌 반지 |
|
*3 |
임펠러 견과 |
*10 |
부 임펠러 |
17 |
방위 몸 |
24 |
조정 나사 |
31 |
충전물 |
|
4 |
O 반지 |
*11 |
패킹 약실 |
18 |
방위 부류 |
25 |
방위 몸 부류 |
32 |
O 반지 |
|
*5 |
임펠러 |
12 |
O 반지 |
*19 |
후방 방위 |
*26 |
축선 |
*33 |
열쇠 |
|
*6 |
펌프 몸 |
13 |
행구기 물 분사구 |
20 |
후방 방위 덮개 |
27 |
방패 덮개 |
|
|
|
7 |
O 반지 |
14 |
판을 유지하는 물 |
21 |
열쇠 |
28 |
패킹 동맥 |
|

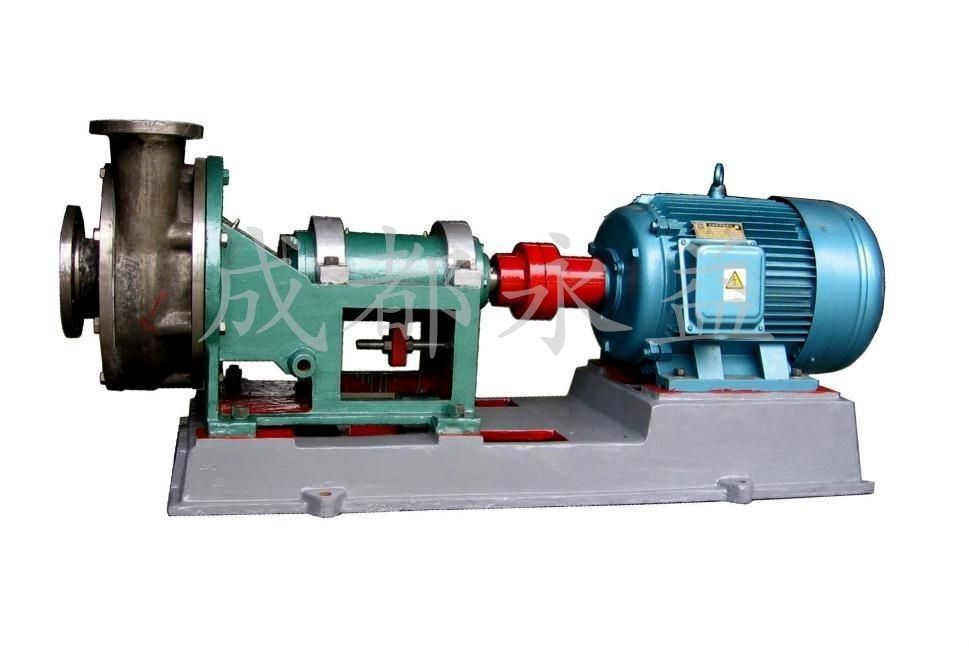

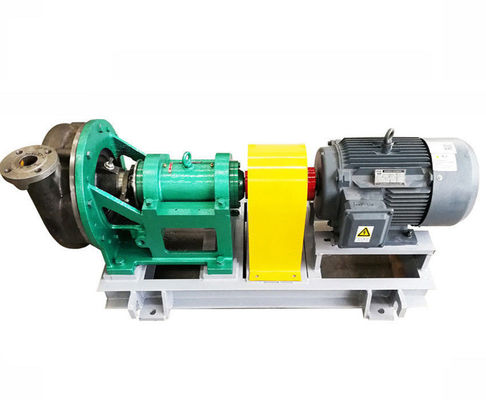

제품 그림
절차
패킹과 선박
|
OEM |
수락가능한 |
|
MOQ |
1 세트 |
|
가격 |
양도할 수 있는 |
|
항구 |
상해 |
|
지불 |
T/T, L/C, 서부 동맹 |
|
포장 |
고객의 요구로 수출 목제 케이스 또는 |
|
배달 시간 |
순서 양에 따라 40 일 |
|
발송 |
바다에 의하여, 기차로 공기에 의하여, |
