제품 상세 정보:
결제 및 배송 조건:
|
| 이론: | 원심 펌프 | 최대 교류: | 1000m3/h |
|---|---|---|---|
| 최대 머리: | 120M | 압박: | 1.6Mpa |
| 온도: | -50-130℃ | 색깔: | 맞춤형 |
| 표준 또는 비표준: | 표준 | 이름: | 고능률 원심 단단 수평한 축으로 나뉜 던지는 화학 펌프 |
| 구조: | 단 하나 단계 펌프 | 회수: | 50hz 또는 60hz는 전부 유효합니다 |
| 강조하다: | 수평한 고압 원심 펌프,산업 원심 펌프 |
||
수평한 끝 흡입 원심 펌프 화학 이동 펌프를 뇌관을 달아 회람 각자
주요 특징
1) 간단한 펌프 구조, 간단한 임명 및 편리한 정비.
2) 100% 구리 코일은 모터가 서비스 기간을 지키도록 채택됩니다.
3) 살고, 화학물질 그리고 다른 분야에서 널리 이용될, 산업 일 수 있는 넓은 채용 범위.
4) 폭발 방지 모터는 당신의 안전을 보호하기 위하여 주문을 받아서 만들어질 수 있습니다.
세부사항
성과 자료
|
구조 |
단단 |
||
|
머리 |
10-90m |
||
|
교류 |
8-800 m3/h |
||
|
속도 |
980-2950 r/min |
||
|
힘 |
1.1-160 kw |
||
|
효율성 |
18%-85% |
||
|
NPSH |
1.4-4.5 m |
||
|
표준 |
ISO9001 |
||
구조
| *1 | 잠금 나사 | *8 | 부 임펠러 약실 | 15 | 정면 방위 모자 | 22 | 기름 팬 | *29 | 소매 |
| 2 | 틈막이 | 9 | O 반지 | *16 | 정면 방위 | 23 | 조정 견과 | 30 | 물 인발이 찍힌 반지 |
| *3 | 임펠러 견과 | *10 | 부 임펠러 | 17 | 방위 몸 | 24 | 조정 나사 | 31 | 충전물 |
| 4 | O 반지 | *11 | 패킹 약실 | 18 | 방위 부류 | 25 | 방위 몸 부류 | 32 | O 반지 |
| *5 | 임펠러 | 12 | O 반지 | *19 | 후방 방위 | *26 | 축선 | *33 | 열쇠 |
| *6 | 펌프 몸 | 13 | 행구기 물 분사구 | 20 | 후방 방위 덮개 | 27 | 방패 덮개 | ||
| 7 | O 반지 | 14 | 판을 유지하는 물 | 21 | 열쇠 | 28 | 패킹 동맥 |

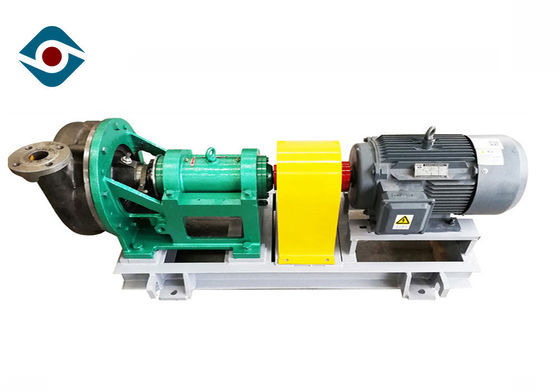

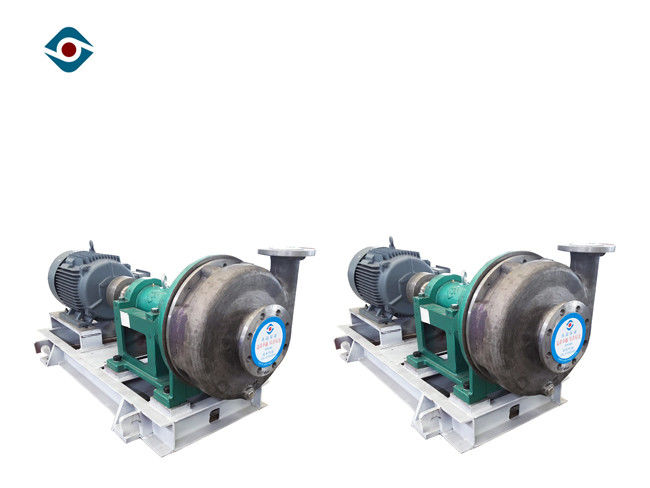

제품 그림
기술적인 모수 장
|
모형 |
교류 (m ³ /h) |
머리 (M) |
속도 (r/min) |
최대 효율성 (%) |
NPSH (NPSHr) m |
| 40WD-250 | 8-30 | 15-28 | 1450년 | 39 | 1.5 |
| 40WD-310 | 8-30 | 23-38 | 1450년 | 37 | 1.7 |
| 40WD-350 | 8-30 | 35-50 | 1450년 | 35 | 1.7 |
| 50WD-250 | 30-50 | 15-28 | 1450년 | 40 | 1.4 |
| 50WD-310 | 30-60 | 25-38 | 1450년 | 45 | 1.5 |
| 50WD-350 | 30-60 | 35-50 | 1450년 | 43 | 1.8 |
| 50WD-400 | 30-60 | 50-75 | 1450년 | 35 | 1.8 |
| 65WD-250 | 50-80 | 15-28 | 1450년 | 48 | 1.8 |
| 65WD-310 | 50-100 | 25-38 | 1450년 | 50 | 2.2 |
| 65WD-350 | 50-100 | 35-50 | 1450년 | 55 | 2.2 |
| 65WD-400 | 50-100 | 45-75 | 1450년 | 53 | 2.7 |
| 65WD-450 | 50-100 | 70-90 | 1450년 | 52 | 2.8 |
| 80WD-250 | 70-140 | 15-25 | 1450년 | 61 | 2.5 |
| 80WD-310 | 70-140 | 25-38 | 1450년 | 62 | 2.5 |
| 80WD-350 | 70-160 | 35-50 | 1450년 | 63 | 2.8 |
| 80WD-400 | 70-160 | 50-70 | 1450년 | 62 | 2.8 |
| 80WD-450 | 70-160 | 70-90 | 1450년 | 60 | 2.8 |
| 100WD-310 | 100-220 | 20-35 | 1450년 | 57 | 2.8 |
| 100WD-350 | 100-220 | 35-48 | 1450년 | 60 | 2.8 |
| 100WD-400 | 100-220 | 40-65 | 1450년 | 68 | 2.8 |
| 125WD-310 | 120-250 | 18-33 | 1450년 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450년 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450년 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450년 | 64 | 3.5 |
| 150WD-350 | 200-400 | 25-45 | 1450년 | 65 | 3.5 |
| 150WD-400 | 200-400 | 40-55 | 1450년 | 67 | 3.5 |
| 200WD-350 | 300-600 | 28-38 | 1450년 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450년 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450년 | 70 | 4.5 |
