제품 상세 정보:
결제 및 배송 조건:
|
| 최대 교류: | 1000m3/h | 최대 머리: | 120M |
|---|---|---|---|
| 외관: | 맞춤형 | 구조: | 단단 |
| 전압: | 380V | 다른 이름: | 산성 펌프 |
| 강조하다: | 고압 화학 펌프,전기 화학 펌프 |
||

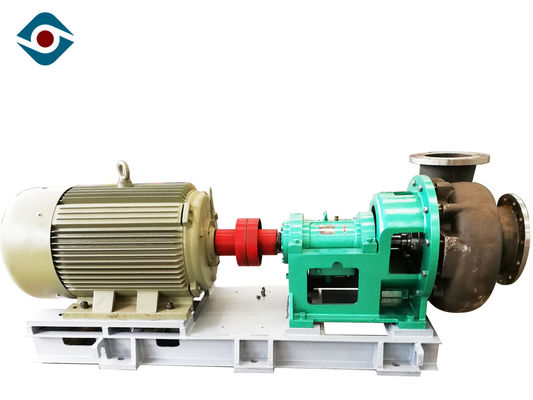

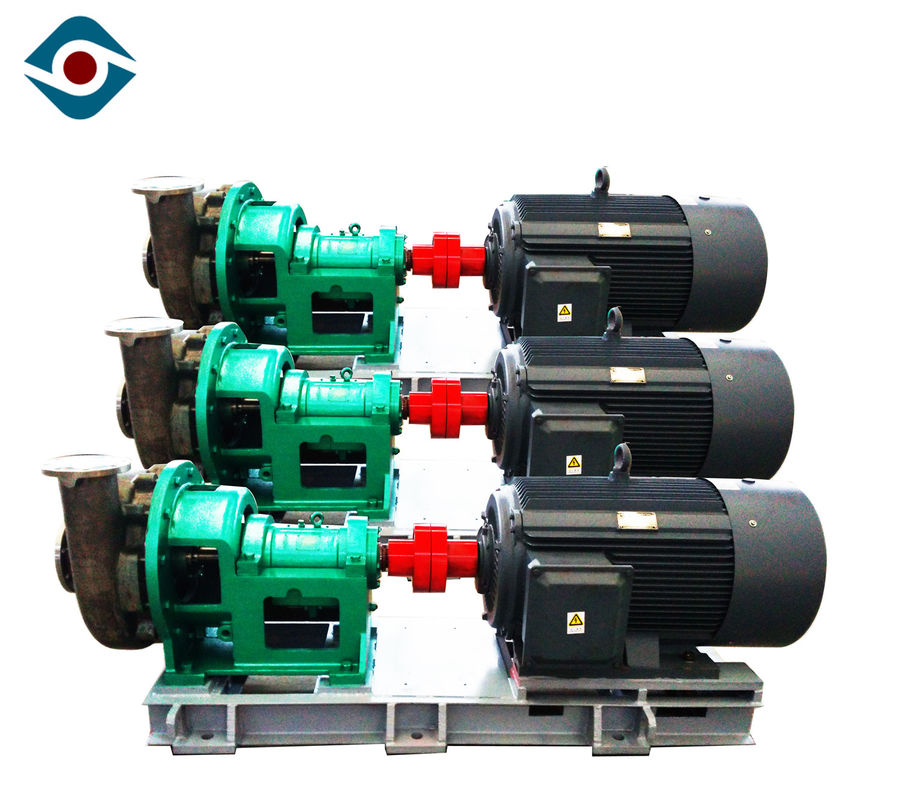

이중 스테인리스 강한 황산 펌프, 산성 저항하는 화학 펌프
구조
단단, 단 하나 흡입, 공가 유형 화학 원심 펌프.
발 모두 거치되고 중앙선에 의하여 거치된 구조는 유효합니다; 레이디얼 쪼개지는 케이싱.
방위는 방위 주거에 설치된 조정가능한 회전하는 부속입니다.
케이싱의 1개의 측에 펌프 출구.
기계적 밀봉은 갱구 바다표범 어업으로 채택됩니다.
direct 클로 유형 연결 또는 가동 가능한 연결에 의하여 결합했습니다.
펌프 특징
방위 몸 부류
WD 펌프 방위 몸 부류는 충분한 단단함을 가진 무쇠 (HT200, HT250) 구조 구조이고 특정 충격 흡수는, 그것의 역할 펌프 몸 및 방위 몸을 지원하기 위한 것입니다.
방위 몸
펌프 갱구의 광선과 축방향 힘 지원을 위한 회전 방위 장비되는 방위 몸. WD 펌프는 연결 측에 2개의 단 하나 줄 모난 접촉 볼베어링 축과 반경 방향 힘을 저항하기 위하여 장비됩니다. 단 하나 줄 원통 모양 롤러 베어링은 펌프 측에 반경 방향 힘을 저항하기 위하여 거치됩니다. 판을 유지하는 316L 물은 정면 방위 동맥의 프런트 엔드에 매체 또는 다른 액체가 정면 방위에 들어가는 것을 막기 위하여 둡니다.
구조
| *1 | 잠금 나사 | *8 | 부 임펠러 약실 | 15 | 정면 방위 모자 | 22 | 기름 팬 | *29 | 소매 |
| 2 | 틈막이 | 9 | O 반지 | *16 | 정면 방위 | 23 | 조정 견과 | 30 | 물 인발이 찍힌 반지 |
| *3 | 임펠러 견과 | *10 | 부 임펠러 | 17 | 방위 몸 | 24 | 조정 나사 | 31 | 충전물 |
| 4 | O 반지 | *11 | 패킹 약실 | 18 | 방위 부류 | 25 | 방위 몸 부류 | 32 | O 반지 |
| *5 | 임펠러 | 12 | O 반지 | *19 | 후방 방위 | *26 | 축선 | *33 | 열쇠 |
| *6 | 펌프 몸 | 13 | 행구기 물 분사구 | 20 | 후방 방위 덮개 | 27 | 방패 덮개 | ||
| 7 | O 반지 | 14 | 판을 유지하는 물 | 21 | 열쇠 | 28 | 패킹 동맥 |
임명 차원
세부사항 더
