제품 상세 정보:
결제 및 배송 조건:
|
| 이론: | 원심 펌프 | 최대 교류: | 1000m3/h |
|---|---|---|---|
| 최대 머리: | 120M | 압박: | 1.6Mpa |
| 색깔: | 엔진사용자 지정 | 표준 또는 비표준: | 표준 |
| 이름: | 원심 단단 수평한 축으로 나뉜 던지는 화학 펌프 | 구조: | 단 하나 단계 펌프 |
| 연료: | 전기 같은 | 자료: | 무쇠, 무쇠/스테인리스, A51), 안녕 크롬 합금 (A05 |
| 하이 라이트: | horizontal high pressure centrifugal pump,horizontal split case centrifugal pump |
||

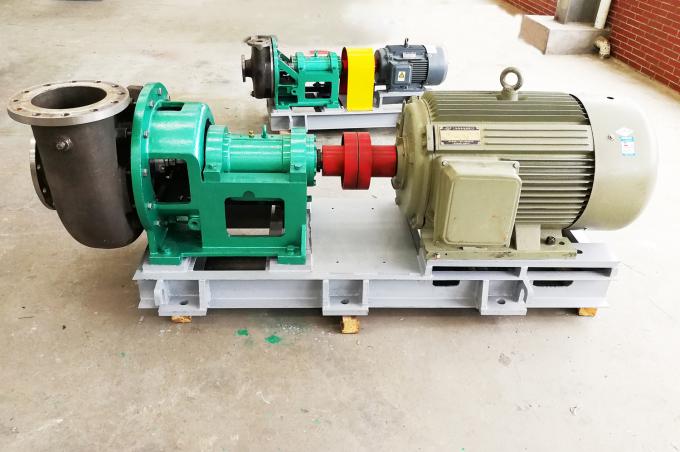

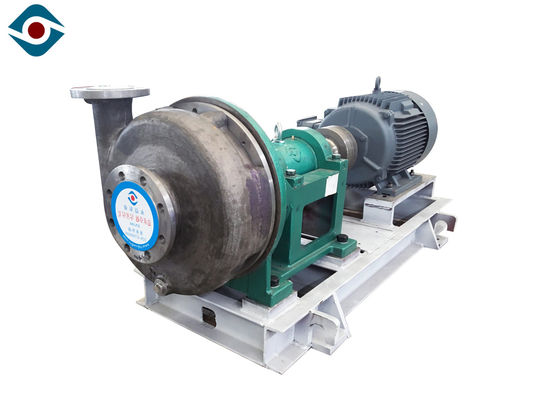

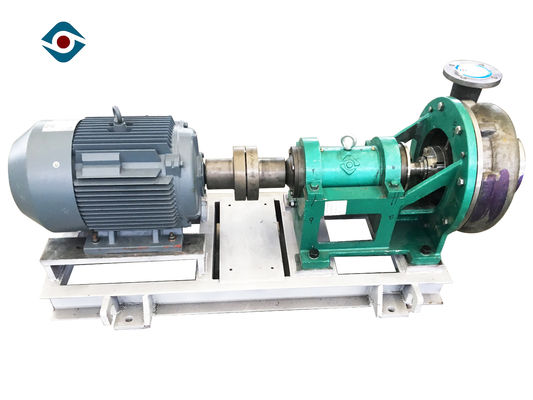

쪼개지는 케이스 끝 흡입 수평한 원심 펌프 고능률 단단
구조
단단, 단 하나 흡입, 공가 유형 화학 원심 펌프.
발 모두 거치되고 중앙선에 의하여 거치된 구조는 유효합니다; 레이디얼 쪼개지는 케이싱.
방위는 방위 주거에 설치된 조정가능한 회전하는 부속입니다.
케이싱의 1개의 측에 펌프 출구.
기계적 밀봉은 갱구 바다표범 어업으로 채택됩니다.
direct 클로 유형 연결 또는 가동 가능한 연결에 의하여 결합했습니다.
| *1 | 잠금 나사 | *8 | 부 임펠러 약실 | 15 | 정면 방위 모자 | 22 | 기름 팬 | *29 | 소매 |
| 2 | 틈막이 | 9 | O 반지 | *16 | 정면 방위 | 23 | 조정 견과 | 30 | 물 인발이 찍힌 반지 |
| *3 | 임펠러 견과 | *10 | 부 임펠러 | 17 | 방위 몸 | 24 | 조정 나사 | 31 | 충전물 |
| 4 | O 반지 | *11 | 패킹 약실 | 18 | 방위 부류 | 25 | 방위 몸 부류 | 32 | O 반지 |
| *5 | 임펠러 | 12 | O 반지 | *19 | 후방 방위 | *26 | 축선 | *33 | 열쇠 |
| *6 | 펌프 몸 | 13 | 행구기 물 분사구 | 20 | 후방 방위 덮개 | 27 | 방패 덮개 | ||
| 7 | O 반지 | 14 | 판을 유지하는 물 | 21 | 열쇠 | 28 | 패킹 동맥 |

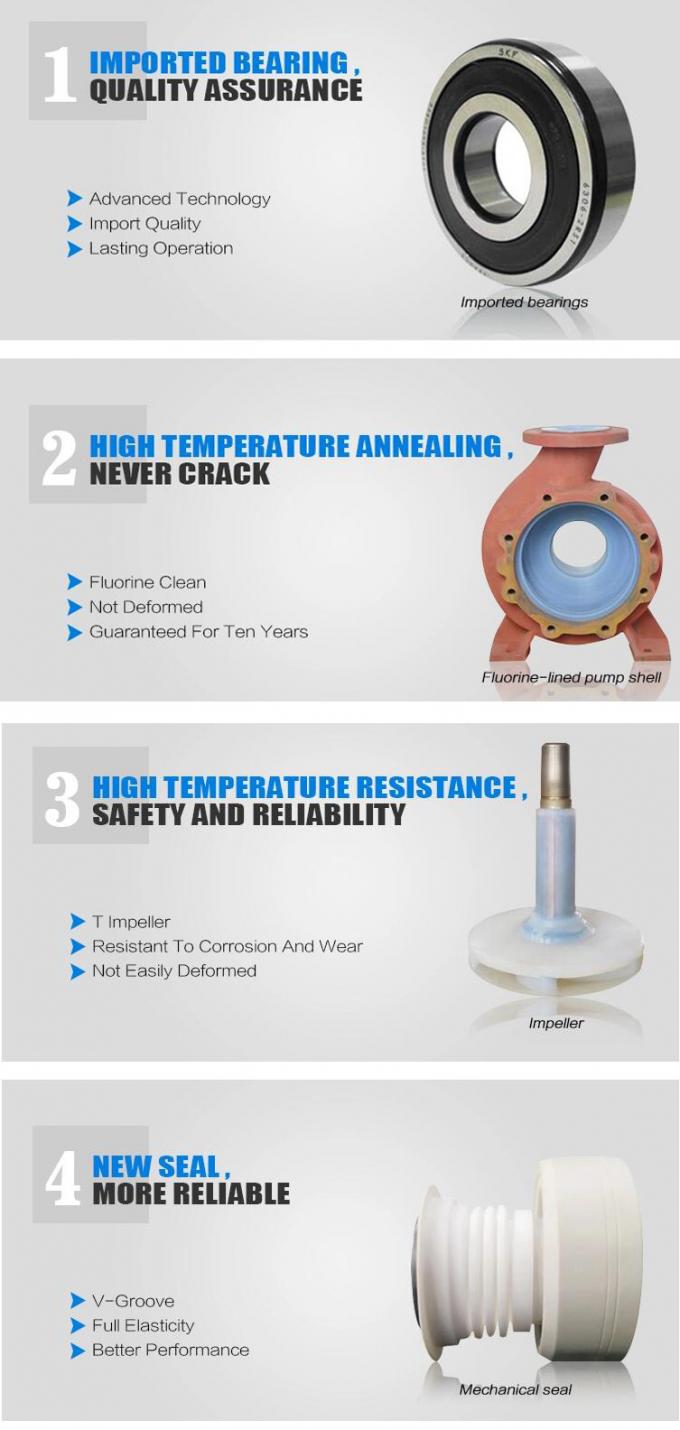

특징
HG20592-2000PN16Mpa의 기준을 따르십시오
반대로 부식과 착용 저항하는 수평한 원심 펌프
현재 일반적인 구조: 부류 지원과 뒷문 모양
펌프 몸은 넓은 교류 채널 설계를 채택합니다
안전하고 편리한 정비
완전한 주물 임펠러
높은 솔리드 콘텐트, 높은 점성 및 쉬운 결정화 매체를 위해 적당한
요약하십시오:
기술적인 모수
|
모형 |
깨끗한 물 성과 |
||||||
|
교류 (m3/h) |
머리 (M) |
속도 (r/min) |
최대 효율성 (%) |
NPSH (NPSHr) m |
펌프 맨 위 무게 KG |
갱구 성분 |
|
|
40WD-250 |
8-20 |
15-28 |
1450년 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450년 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450년 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450년 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450년 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450년 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450년 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450년 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450년 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450년 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450년 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450년 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450년 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450년 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450년 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450년 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450년 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450년 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450년 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450년 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450년 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450년 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450년 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450년 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450년 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450년 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450년 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450년 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450년 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450년 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450년 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450년 |
75 |
6.5 |
910 |
90 |
세부사항
분야의 신청
과정
경쟁가격에게 화학 펌프를 하는 방법의 과정은 수평한 원심 화학 공정 펌프, 그것 생성 과정을 명확하게 알 것을 도울 것입니다 당신이 아래에 있습니다.
