제품 상세 정보:
결제 및 배송 조건:
|
| 이론: | 원심 펌프 | 최대 교류: | 1000m3/h |
|---|---|---|---|
| 최대 머리: | 120M | 압박: | 1.6Mpa |
| 표준 또는 비표준: | 표준 | 이름: | 고능률 원심 단단 수평한 축으로 나뉜 던지는 화학 펌프 |
| 구조: | 단 하나 단계 펌프 | 자료: | 무쇠, 무쇠/스테인리스, A51), 안녕 크롬 합금 (A05 |
| 전압: | 등은 전부 유효합니다 | 회수: | 50hz 또는 60hz는 전부 유효합니다 |
| 하이 라이트: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

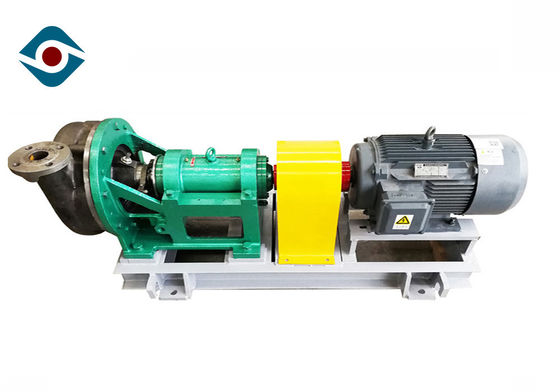

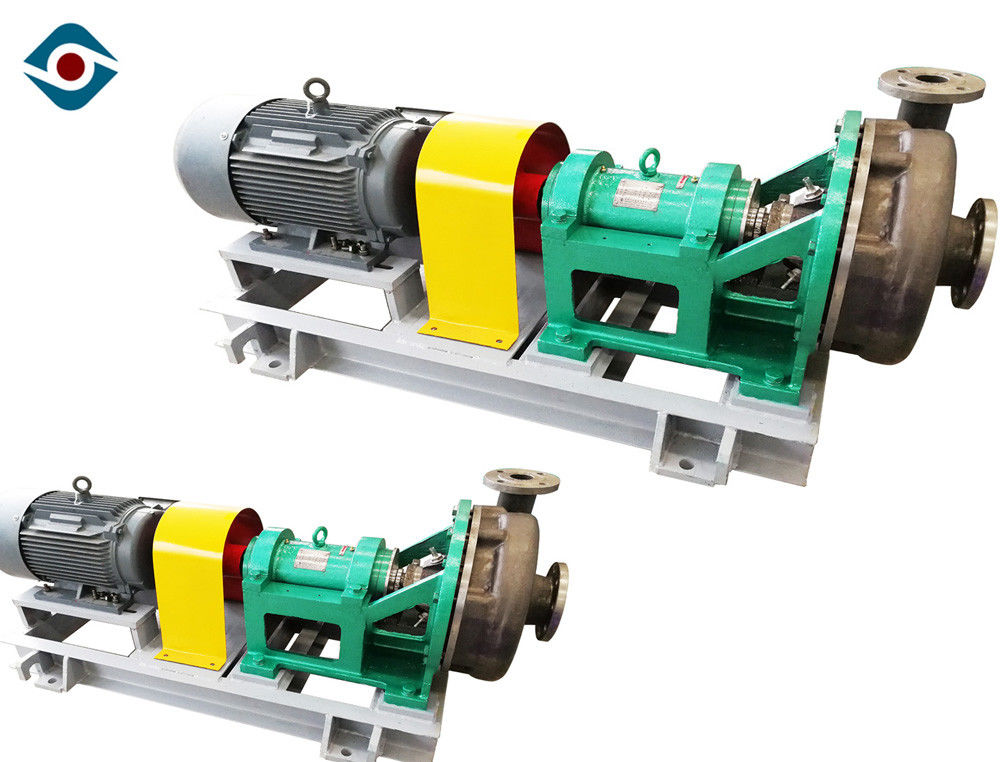

고속 수평한 균열 케이스 원심 펌프 내식성
특성
갱구 물개: 패킹 물개와 기계적 밀봉을 포함하여 갱구 물개, 그리고 최대 축선 되튐은 0.05mm 안에 있습니다.
성과 자료
수용량: 8 ~ 800 m ³ /h
머리: 10 ~ 90 m
극대 효율성: 70%
직경: 200mm~470mm
NPSH: 1.4m~4.5m
허용가능한 최대 모터 힘: 315 kw
허용된 최대 입자 크기: 20 mm
물개 유형: 기계적 밀봉 동적인 물개 패킹 물개
펌프 무게: 3000kg까지
RPM: 1450 r/min
물자: 금속 (근무 조건에 따라)
구조
단단, 단 하나 흡입, 공가 유형 화학 원심 펌프.
발 모두 거치되고 중앙선에 의하여 거치된 구조는 유효합니다; 레이디얼 쪼개지는 케이싱.
방위는 방위 주거에 설치된 조정가능한 회전하는 부속입니다.
케이싱의 1개의 측에 펌프 출구.
기계적 밀봉은 갱구 바다표범 어업으로 채택됩니다.
direct 클로 유형 연결 또는 가동 가능한 연결에 의하여 결합했습니다.

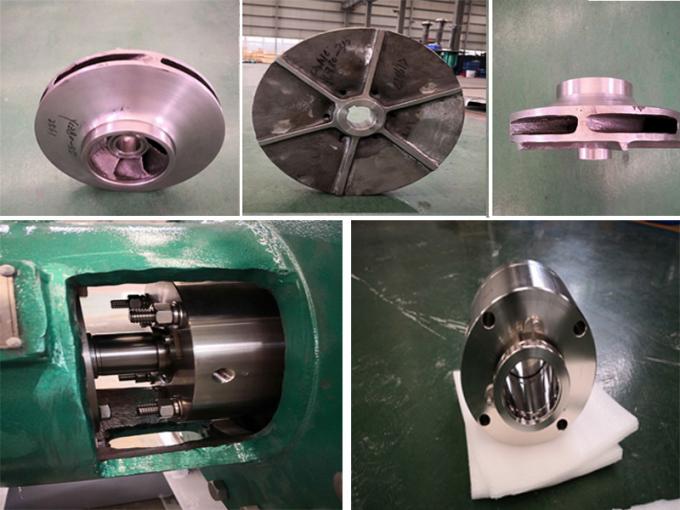

| *1 | 잠금 나사 | *8 | 부 임펠러 약실 | 15 | 정면 방위 모자 | 22 | 기름 팬 | *29 | 소매 |
| 2 | 틈막이 | 9 | O 반지 | *16 | 정면 방위 | 23 | 조정 견과 | 30 | 물 인발이 찍힌 반지 |
| *3 | 임펠러 견과 | *10 | 부 임펠러 | 17 | 방위 몸 | 24 | 조정 나사 | 31 | 충전물 |
| 4 | O 반지 | *11 | 패킹 약실 | 18 | 방위 부류 | 25 | 방위 몸 부류 | 32 | O 반지 |
| *5 | 임펠러 | 12 | O 반지 | *19 | 후방 방위 | *26 | 축선 | *33 | 열쇠 |
| *6 | 펌프 몸 | 13 | 행구기 물 분사구 | 20 | 후방 방위 덮개 | 27 | 방패 덮개 | ||
| 7 | O 반지 | 14 | 판을 유지하는 물 | 21 | 열쇠 | 28 | 패킹 동맥 |
임명 차원
분야의 신청
황산, 질산, 염산 인산 유기산 무기산의 1, 모든 온도 및 조밀도
2, 탄산 나트륨 모든 온도에 무수 가성소다 및 조밀도 및 다른 알칼리성 해결책
3의 모든 친절한 소금물
4개는, 모든 종류 석유화학 제품, 유기화합물 및 다른 부식성 원료 및 제품 액화했습니다.

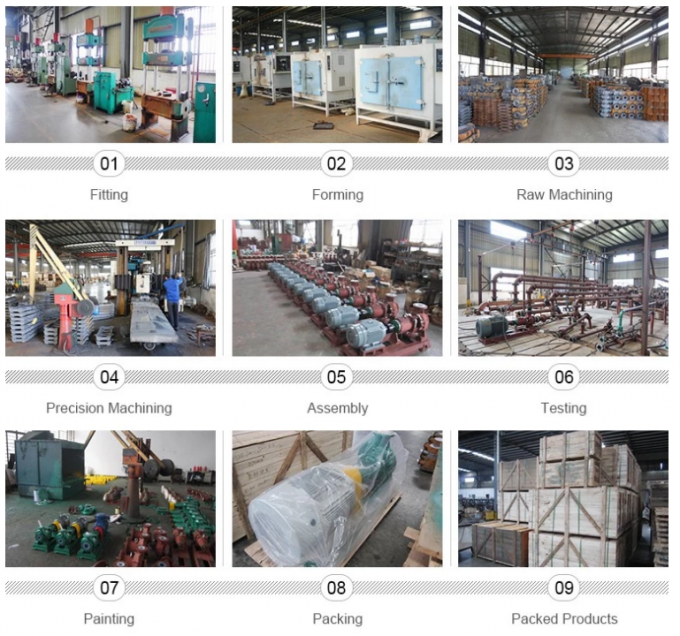

과정
경쟁가격에게 화학 펌프를 하는 방법의 과정은 수평한 원심 화학 공정 펌프, 그것 생성 과정을 명확하게 알 것을 도울 것입니다 당신이 아래에 있습니다.
